Cartes

Choroplèthe

Une valeur par pays sur une projection Equal Earth écrite à la main sous forme close — restitue la propriété équivalente en surface qu'une simple équirectangulaire fait perdre discrètement (le Groenland n'y paraît pas quatorze fois sa taille réelle). La couleur vient d'une rampe interpolée en OKLCH, pas d'un lerp RVB canal par canal naïf, vérifiée sûre pour le daltonisme en simulant réellement le rendu plutôt qu'en l'affirmant. Une rampe divergente s'active automatiquement quand les données ont un zéro significatif. Une couche de relief chaud/froid — une véritable élévation GMTED2010, pas un estompage plat — se glisse sous les aplats.

Depuis sprezzature-maps, le paquet cartographique séparé de sprezzature-figures.

Cartes thématiques

D'autres techniques de glyphes et de cartogrammes de sprezzature-figures, superposées au même fond Natural Earth hors-ligne.

Cartes de situation

Une carte de référence en couches pour n'importe quelle région : littoral, frontières internationales, toponymes, halo bathymétrique, échelle double (km et miles) et flèche du nord, sur une projection conique conforme de Lambert auto-centrée (conforme, donc les formes et les angles restent justes à l'échelle d'une ville ou d'une province). Les frontières basculent automatiquement entre les niveaux 50m et 10m de Natural Earth selon le zoom de la région demandée — tout un continent n'a pas besoin d'un détail à 10m invisible à cette échelle ; un seul pays, si. La même technique de relief que la choroplèthe ci-dessus — élévation réelle, texturée, duotone chaud/froid — porte chaque planche.

Appliqué : zones de contrôle

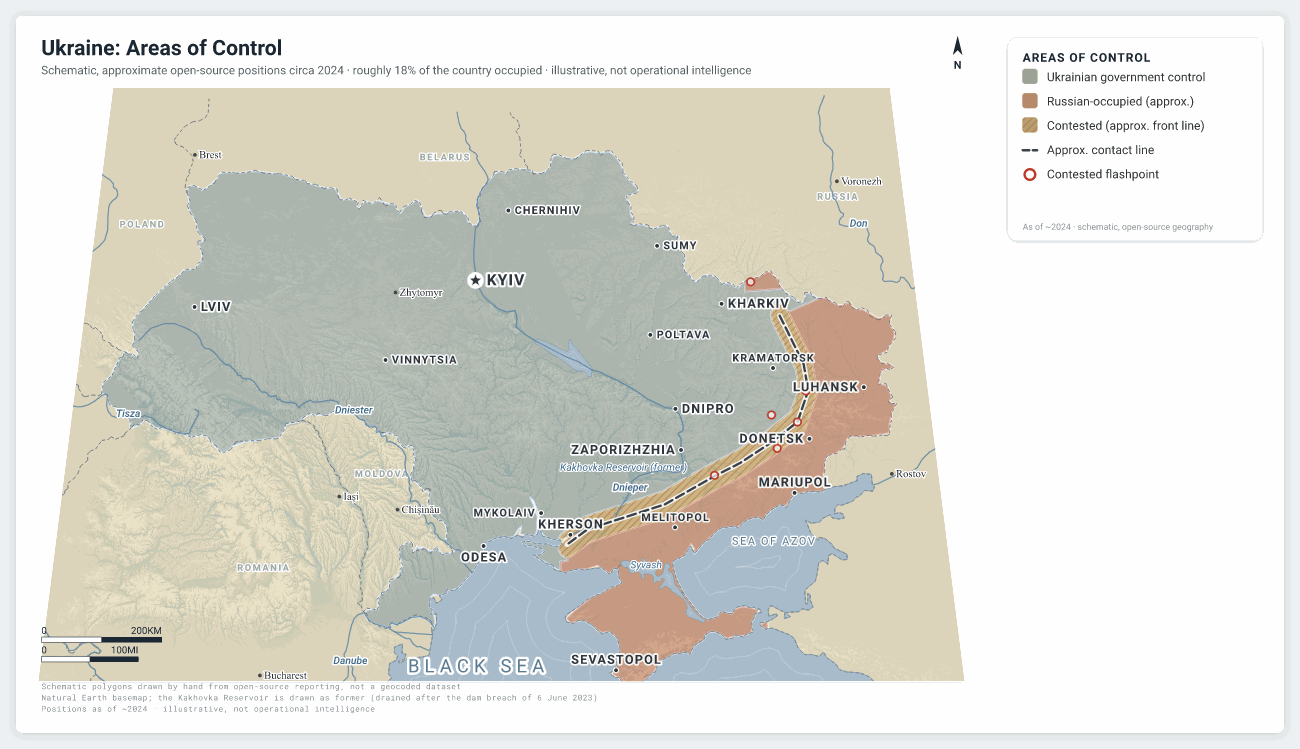

La même planche de référence devient un produit de desk géopolitique une fois des couches thématiques ajoutées par-dessus : aplats pastel classés cernés de blanc, toponymes espacés, marqueurs de points chauds, et une légende flottante. Ci-dessous, l'Ukraine. Schématique, à partir de sources ouvertes, pas du renseignement.

Planches de référence depuis sprezzature-maps ; la couche de zones de contrôle reste dans sprezzature-figures.

Comment la choroplèthe et les cartes de situation sont construites

Chaque carte ci-dessus est un document SVG écrit à la main — pas de grammaire de graphiques, pas de navigateur headless, pas de tuiles externes récupérées au rendu. Tout ce qui est géographique est un fichier Natural Earth embarqué, hors-ligne.

Equal Earth, pas équirectangulaire

Une projection polynomiale sous forme close (Šavrič, Patterson & Jenny, 2018) — équivalente en surface, pour que la surface colorée d'une choroplèthe ne mente pas discrètement sur la taille des pays.

Couleur OKLCH, pas un lerp RVB

Les rampes s'interpolent dans un espace perceptuellement uniforme (l'OKLab de Björn Ottosson), vérifiées sûres pour le daltonisme en simulant réellement la protanopie, la deutéranopie et la tritanopie sur le rendu final.

Natural Earth, 50m et 10m

Des frontières vectorielles du domaine public, embarquées hors-ligne. Les cartes de situation choisissent le niveau automatiquement selon le zoom de la région demandée.

Élévation réelle, pas un estompage plat

Les cartes de situation calculent leur relief à partir d'une véritable élévation GMTED2010 : un estompage directionnel mélangé à un texture shading (Brown, 2010 — un laplacien d'ordre fractionnaire appliqué dans le domaine fréquentiel), qui fait ressortir crêtes et réseaux de drainage à toutes les échelles à la fois, puis reteinté chaud pour les hauteurs / froid pour les ombres au lieu d'un gris plat. Reprojeté pixel par pixel dans la projection propre à chaque carte (une inverse analytique exacte pour la conique conforme de Lambert ; Newton-Raphson pour l'Equal Earth de la choroplèthe mondiale, qui n'a pas d'inverse sous forme close).

Données réelles : les cinq dernières présidentielles françaises

Le même moteur de cartes SVG écrit avec soin, sur des données réelles du Ministère de l'Intérieur : le score du vainqueur au second tour par département pour les cinq dernières présidentielles, sur une échelle bleue figée pour que les panneaux se comparent. 2002 (le sprezzature républicain face à l'extrême droite) est quasi uniforme ; 2012 (la plus serrée) est la plus pâle ; 2017 et 2022 montrent les départements plus clairs où Marine Le Pen a le mieux résisté.

Source : Ministère de l'Intérieur (résultats du 2ᵉ tour par département).

Techniques cartographiques (SVG écrit avec soin)

Quand une projection ou un glyphe sort d'une grammaire de graphiques, la même boucle pilote une carte en Scalable Vector Graphics (SVG) dessinée avec soin.
